Почему сплошной вал полностью меняет расчет потери устойчивости

Сопротивление продольному изгибу поршневого штока во многом зависит от его радиуса вращения и твердый поршневой шток имеет принципиально иной профиль поперечного сечения, чем полый того же наружного диаметра. Поскольку твердый стержень равномерно распределяет материал по всему поперечному сечению, а не концентрирует его возле внешней стенки, он обычно обеспечивает более высокое сопротивление боковому отклонению под действием сжимающей нагрузки при заданном диаметре. Во многом именно поэтому конструкции поршневых штоков со сплошным валом остаются выбором по умолчанию в тех случаях, когда боковые нагрузки и риск коробления являются серьезными проблемами, даже несмотря на то, что на бумаге полые конструкции могут обеспечить лучшее соотношение прочности к весу.

Однако компромисс не всегда в пользу прочной конструкции. В тех случаях, когда снижение веса имеет большее значение, чем максимальная жесткость, правильно спроектированный полый стержень может удовлетворить требования по устойчивости, одновременно снижая общую массу. Решение обычно сводится к тому, отдает ли приложение приоритет минимизации веса или максимизации устойчивости к изгибу и боковой нагрузке.

Когда экономия веса за счет полой конструкции перестает того стоить

Полые стержни иногда выбирают исключительно для снижения веса, но это преимущество связано с дополнительными этапами производства, включая сверление глубоких отверстий или ружейное сверление для создания внутреннего отверстия, а также дополнительную проверку для подтверждения постоянства толщины стенки по всей длине. Для более коротких штоков или применений с более низким давлением эти дополнительные шаги могут перевесить предельную выгоду в весе, поэтому цельный поршневой шток часто оказывается более практичным и экономически эффективным выбором, если учитывать общую сложность производства, а не только вес материала.

Когда компромисс на самом деле благоприятствует пустотелой конструкции

Полые стержни, как правило, имеют больше смысла в приложениях с очень длинным ходом, где совокупный вес цельного стержня может привести к чрезмерной нагрузке на монтажную конструкцию или снизить общую динамическую реакцию машины. В этих конкретных случаях дополнительная сложность изготовления полого отверстия оправдана эксплуатационным преимуществом уменьшенной массы.

Внутренние дефекты материалов имеют большее значение, чем часто предполагают покупатели

Поскольку шток поршня со сплошным валом зависит от постоянства свойств материала по всему поперечному сечению, внутренние дефекты в заготовке, такие как пористость, включения или сегрегация от исходного процесса отливки стали, могут существенно повлиять на усталостные характеристики, даже если внешняя обработка поверхности штока безупречна. Эти внутренние дефекты незаметны во время стандартного визуального контроля, поэтому ультразвуковой контроль обычно используется для высококачественных прутка перед его превращением в готовый стержень.

• Пористость стального сердечника может создавать точки концентрации напряжений, которые приводят к преждевременному усталостному растрескиванию.
• Неметаллические включения, образующиеся в процессе литья, уменьшают эффективное несущее сечение материала.
• Сегрегация, при которой легирующие элементы распределяются по пруту неравномерно, может привести к нестабильной твердости после термообработки.
• Ультразвуковой контроль перед механической обработкой выявляет большинство этих дефектов задолго до того, как они превращаются в готовый стержень с покрытием.

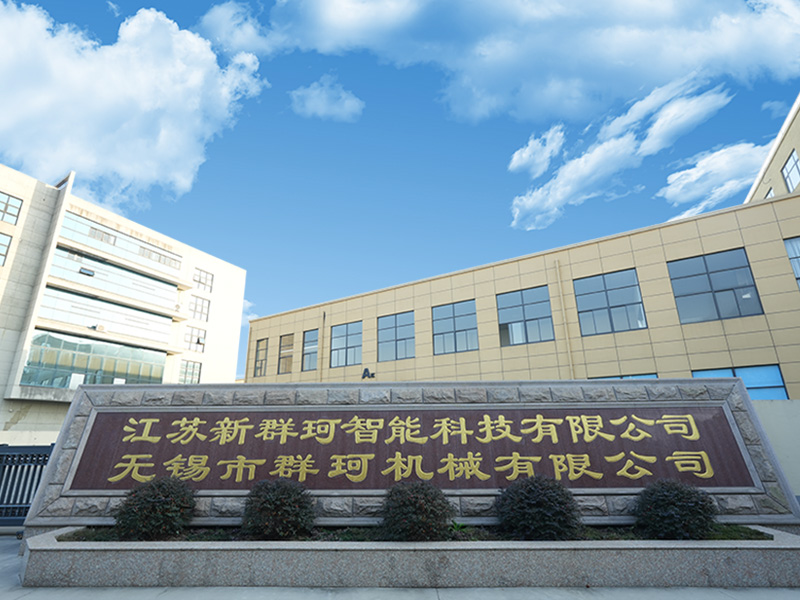

Мы встроили ультразвуковой контроль в процесс проверки прутков на нашем предприятии в Уси именно потому, что подобные внутренние дефекты — это тот тип проблемы, который проявляется только после того, как стержень уже находится в эксплуатации, а это слишком поздно, чтобы выявить проблему.

Жесткость на кручение: упускаемое из виду преимущество прочной конструкции

Хотя большинство дискуссий о конструкции штока поршня сосредоточено на осевой нагрузке и сопротивлении изгибу, жесткость на кручение является еще одной областью, в которой цельный шток поршня имеет тенденцию превосходить полый эквивалент того же внешнего диаметра. В тех случаях, когда стержень подвергается воздействию скручивающей силы, будь то из-за неправильного монтажа, неравномерного распределения нагрузки или механических связей, создающих вращательное напряжение, сплошное поперечное сечение противостоит этому скручиванию более эффективно, чем полое, поскольку материал, расположенный ближе к центру вала, по-прежнему вносит значительный вклад в прочность на скручивание.

Это становится особенно актуальным в строительной технике и свайном оборудовании, где стержни редко подвергаются идеально выровненным, чисто осевым нагрузкам в реальных условиях работы. Даже небольшие напряжения скручивания, если они повторяются в течение достаточного количества циклов, могут способствовать проблемам усталости, которые невозможно предсказать с помощью одних только расчетов осевой нагрузки.

Твердый и полый стержень: быстрое сравнение

Особенности обработки, уникальные для производства цельных стержней

Изготовление цельного поршневого штока требует более простой последовательности обработки, чем полого, поскольку нет внутреннего отверстия для сверления, развертывания или проверки. Тем не менее, цельные стержни по-прежнему требуют пристального внимания во время точения и шлифования, поскольку полностью цельное поперечное сечение сохраняет больше остаточных напряжений от исходной заготовки, если пропустить этапы снятия напряжений. Пропуск этого шага может привести к тому, что стержень будет выглядеть прямым сразу после обработки, но со временем постепенно прогибается по мере перераспределения внутренних напряжений.

Равномерность термообработки также более предсказуема для цельных стержней по сравнению с полыми, поскольку нет внутренней поверхности, конкурирующей за равномерное проникновение тепла во время процессов закалки, таких как индукционная закалка. Это приводит к более стабильным показаниям твердости по всей длине готового изделия. шток поршня со сплошным валом .

Где цельные поршневые штоки имеют наибольший практический смысл

Цельная конструкция стержня, как правило, является предпочтительным выбором в тех случаях, когда надежность при переменных, неосевых нагрузках важнее, чем снижение веса. Сюда входит тяжелое оборудование, используемое в горнодобывающей промышленности, сваебойной технике, а также морском и портовом оборудовании, где стержни часто подвергаются боковым нагрузкам, вибрации и непостоянным углам нагрузки, поэтому для безопасного обращения с полой конструкцией необходимо значительно увеличить размер.

• Применения с частыми боковыми нагрузками или угловыми нагрузками выигрывают от дополнительной жесткости прочной конструкции.
• Длина хода от короткой до средней редко оправдывает дополнительные производственные затраты на полую конструкцию.
• Среды с высокой вибрацией или ударной нагрузкой способствуют устойчивости сплошного вала к кручению.
• Ситуации, где долговременная стабильность размеров имеет большее значение, чем минимизация веса, имеют тенденцию отдавать предпочтение цельным стержням.

Для проектов по водному хозяйству, металлургии и экскаваторам, для которых мы поставляли поршневые штоки на протяжении многих лет, конструкции со сплошным валом остаются наиболее распространенным запросом, когда применение включает в себя что-то помимо простой, идеально осевой нагрузки.
